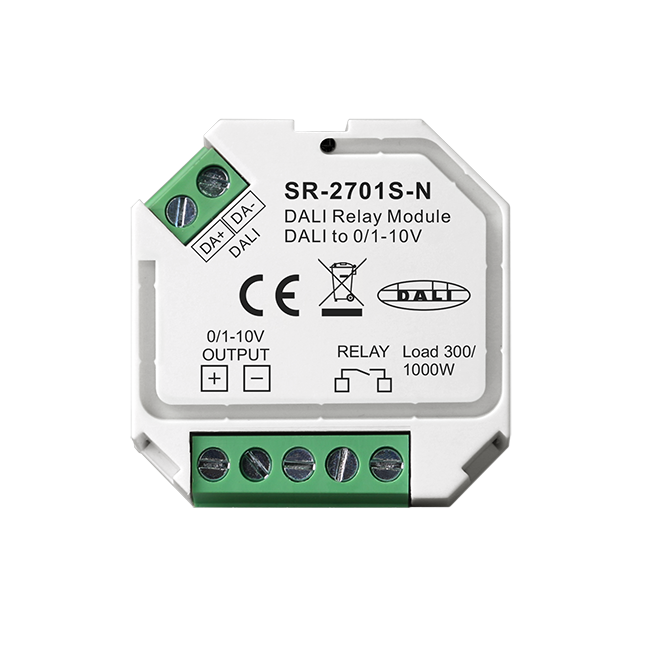

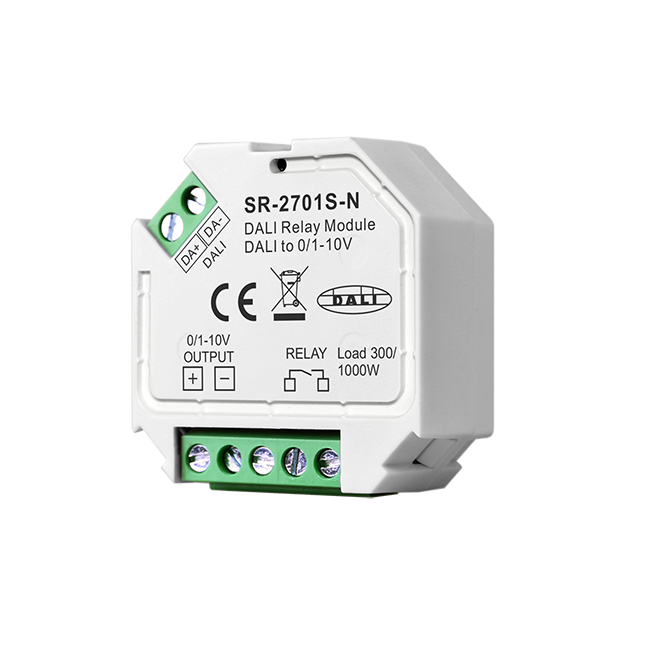

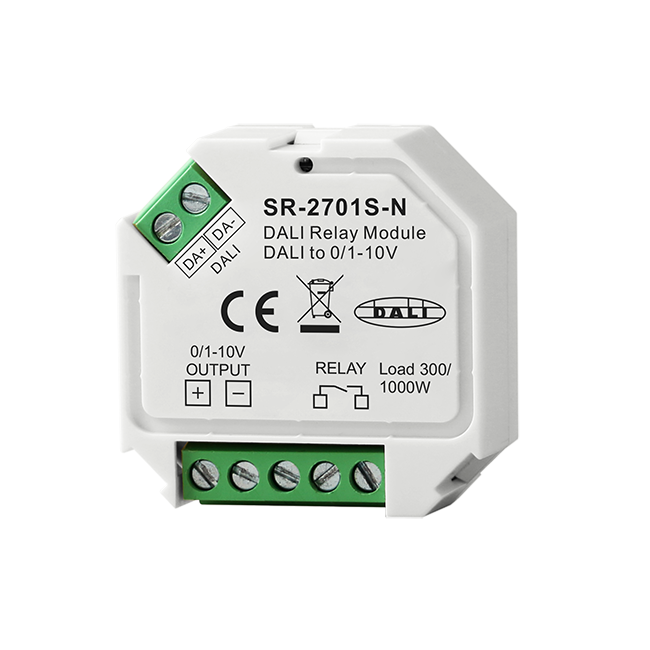

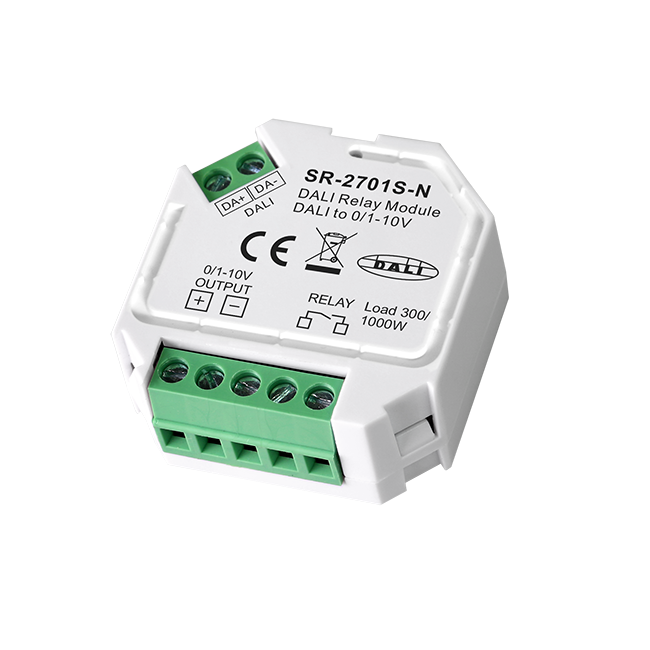

SR-2701S-N, hem AC hem de DC yükleri anahtarlayabilen ve 0/1-10V kısılabilir yükleri kontrol edebilen bir DALI röle modülü ve DALI'den 0/1-10V'a dönüştürücüdür. AC yükler için maksimum anahtarlama voltajı 250V, DC yükler için ise 30V'tur. DALI röle modülü, DALI girişi olmayan mevcut yükleri DALI devresine entegre etmeyi ve yükleri açıp kapatmayı sağlar. DALI'den 0/1-10V'a dönüştürücü ise 0/1-10V kısılabilir yükleri DALI devresine entegre etmeyi ve yükleri DALI üzerinden kontrol etmeyi sağlar.

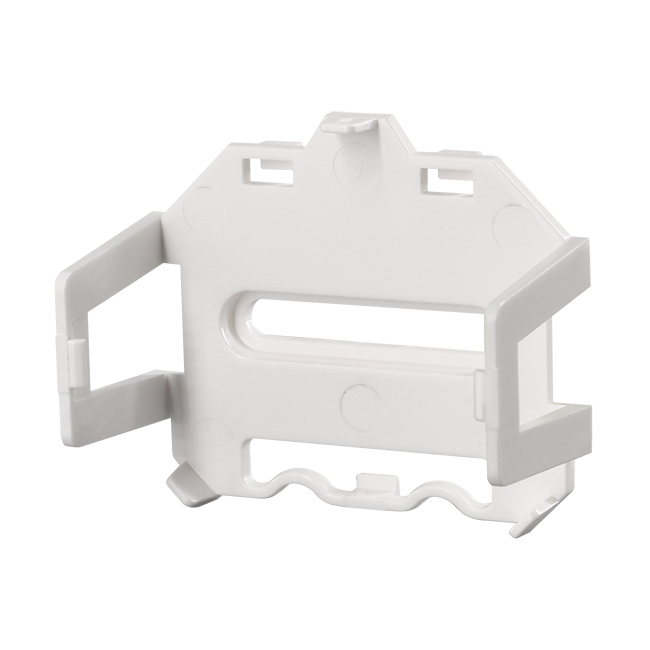

Geleneksel akkor ve halojen ışık kaynakları için maksimum yük kapasitesi 230V'ta 1000W, LED ışık kaynakları için ise 230V'ta 300W'tır. Mevcut standart duvar kutularına kolayca monte edilebilir veya ek bir montaj braketiyle 35 mm DIN rayına takılabilir.
Başlıca Özellikler
- DALI röle modülü + DALI'den 0/1-10V dönüştürücü 2'si 1 arada
- DT6 ve DT7 versiyonları mevcuttur.
- DALI-2 sertifikalı
- Röle üzerinden 0/1-10V yükün gücünün anahtarlanmasını sağlar.
- DALI veri yoluyla çalışır, ek güç kaynağına gerek yoktur.
- 1 DALI adresi, DALI ana kontrol ünitesi tarafından atanabilir.
- Bir standart kontaktörün kontrolü
- DALI üzerinden standart bir kontaktörü kontrol etmek için kompakt röle modülü.
- Bu nedenle, DALI girişi olmayan yükler DALI devresine entegre edilebilir.
- Yükler DALI üzerinden açılıp kapatılabilir.
- Piyasada bulunan evrensel DALI sistemleri ve ana kontrol üniteleriyle uyumludur.
- Mini boyutu sayesinde standart bir duvar kutusuna kolayca monte edilebilir.
- 5 yıl garanti
- Su geçirmezlik derecesi: IP20
Teknik Özellikler
|
DALI kontrolü |
Anahtarlama Gerilimi AC | Anahtarlama Gerilimi DC | Röle Çıkış Akımı | DALI Tüketimi | 0/1-10V Çıkış | Boyut (mm) |
|---|---|---|---|---|---|---|
| 1 | 100-240V | Maks. 30V |
Dirençli yük: maks. 4,3A |
<3mA | <10mA | 45×45.5×20.3 |
Kablolama Şeması
